ในสถานการณ์ทางอุตสาหกรรมการค้าและการใช้ไฟฟ้าในครัวเรือนเครื่องวัดพลังงาน CT ได้กลายเป็นเครื่องมือหลักสำหรับการจัดการพลังงานเนื่องจากการวัดที่มีความแม่นยำสูงการวัดในปัจจุบันขนาดใหญ่การตรวจสอบอัจฉริยะและเสถียรภาพระยะยาว อย่างไรก็ตามการกำหนดมาตรฐานและการใส่ใจในรายละเอียดในกระบวนการติดตั้งโดยตรงตรวจสอบว่าประสิทธิภาพของอุปกรณ์สามารถขยายได้สูงสุดหรือไม่

บทความนี้มุ่งเน้นไปที่ 7 ขั้นตอนสำคัญในการสอนวิธีการติดตั้งและดีบั๊กมิเตอร์พลังงาน CT อย่างมีประสิทธิภาพหลีกเลี่ยงอันตรายที่ซ่อนอยู่ปรับปรุงประสิทธิภาพการใช้พลังงานและวิเคราะห์อย่างลึกซึ้งว่าข้อได้เปรียบทางเทคนิคของพวกเขาสามารถเปลี่ยนเป็นคุณค่าในทางปฏิบัติได้อย่างไร!

ขั้นตอนที่ 1: เลือกฟีโนไทป์ที่เหมาะสม - การปรับตัวด้านสิ่งแวดล้อมเป็นรากฐานสำหรับการทำงานที่มีประสิทธิภาพ

CT Energy Meters มักจะติดตั้งสองวิธี: แขวนและรถไฟติดตั้ง

ประเภทแขวน: เหมาะสำหรับตู้กระจายสินค้าที่กว้างขวางหรือการติดตั้งผนังอิสระพร้อมข้อได้เปรียบของประสิทธิภาพการกระจายความร้อนที่ดีและการบำรุงรักษาที่ง่าย มันมักจะใช้ในสถานการณ์อุตสาหกรรมเช่นโรงงานและสถานีย่อย

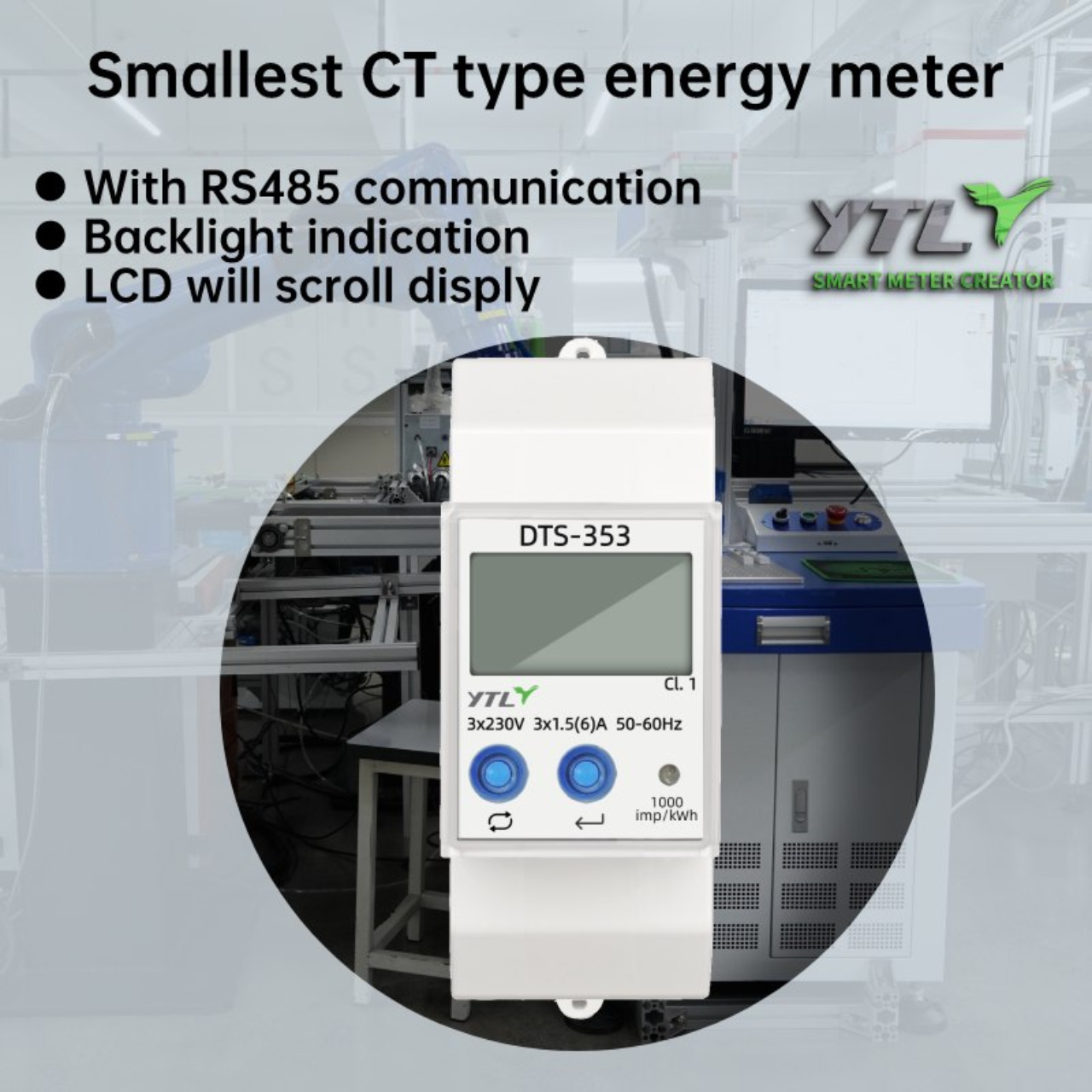

ประเภทรถไฟ: ขนาดกะทัดรัดสามารถฝังลงในราง 35 มม. มาตรฐานได้โดยตรงเหมาะสำหรับกล่องไฟฟ้าอัจฉริยะหรือตู้กระจายสินค้าในครัวเรือนที่มีพื้นที่ จำกัด เพิ่มประสิทธิภาพการติดตั้งมากกว่า 50%

ขั้นตอนที่ 2: จับคู่หม้อแปลงปัจจุบันอย่างถูกต้อง - กุญแจสู่อัตราความผิดพลาดต่ำกว่า 0.5%

การเลือกหม้อแปลงปัจจุบัน (CTS) ส่งผลโดยตรงต่อความแม่นยำในการวัดและควรปฏิบัติตามหลักการสองประการ:

การจับคู่ช่วง: เลือกข้อกำหนด CT ตามกระแสโหลดบนไซต์ ตัวอย่างเช่นเมื่อกระแสสูงสุดที่เกิดขึ้นจริงคือ 500A ขอแนะนำให้ใช้หม้อแปลง 600: 5A เพื่อหลีกเลี่ยงการบิดเบือนการวัดที่เกิดจากการโอเวอร์โหลด

ระดับความแม่นยำ: CT ที่มีความแม่นยำ 0.5 หรือสูงกว่าจะต้องเลือกเพื่อให้แน่ใจว่าการควบคุมการประสานงานกับข้อผิดพลาดของมิเตอร์พลังงานและความแม่นยำของระบบโดยรวมถึงมาตรฐานระดับ 1.0

ทำไมต้องเน้น CT ระดับ 0.5 ระดับ?

หากมีการใช้หม้อแปลงที่มีความแม่นยำต่ำแม้ว่าความแม่นยำของเครื่องวัดพลังงานจะสูง แต่ข้อผิดพลาดของระบบโดยรวมอาจยังคงเกิน 2%ส่งผลให้เกิดข้อผิดพลาดอย่างมากในค่าไฟฟ้าเฉลี่ยรายเดือน! โครงการ CT ที่มีความแม่นยำสูงตรงกับเครื่องวัดพลังงาน CT ทำให้มั่นใจได้ว่าการวัดที่แม่นยำ

ขั้นตอนที่ 3: การตั้งค่าอัตราส่วน - การดำเนินการหลักของการสร้างข้อมูล "พูดความจริง"

หลังจากติดตั้ง CT มีความจำเป็นต้องป้อนอัตราส่วนการแปลง CT (เช่น 600: 5A ที่สอดคล้องกับอัตราส่วนการแปลงที่ 120) บนอินเตอร์เฟสพารามิเตอร์พลังงานมิเตอร์พลังงาน จุดปฏิบัติการ:

ตรวจสอบข้อมูลแผ่นป้าย: อัตราส่วนการแปลงจะต้องสอดคล้องกับฉลาก CT Body เพื่อหลีกเลี่ยงข้อผิดพลาดในการป้อนข้อมูลด้วยตนเอง

CT Meters มีการป้องกันรหัสผ่านสำหรับการตั้งค่าอัตราส่วนการแปลง เฉพาะเมื่อป้อนรหัสผ่านอย่างถูกต้องอัตราส่วนการแปลงจะถูกตั้งค่าเพื่อป้องกันไม่ให้บุคลากรที่ไม่ได้รับอนุญาตทำผิดพลาด

ขั้นตอนที่ 4: ข้อมูลจำเพาะการเดินสาย - การติดต่อเฟสกำหนดความน่าเชื่อถือของระบบ

ข้อผิดพลาดในการเดินสายสามารถทำให้การเบี่ยงเบนการวัดในกรณีที่ไม่รุนแรงและความเสี่ยงต่อการลัดวงจรในกรณีที่รุนแรง! ต้องปฏิบัติตามอย่างเคร่งครัด:

เฟสแรงดันไฟฟ้าและปัจจุบันสอดคล้องกับหนึ่งถึงหนึ่ง: เส้นแรงดันไฟฟ้า A-phase เชื่อมต่อกับ A-phase CT และเฟส B และ C จะเหมือนกันเพื่อหลีกเลี่ยงการจัดตำแหน่งที่ไม่ถูกต้องเฟส

กระชับความดันขั้ว: ใช้ไขควงแรงบิดเพื่อให้แน่ใจว่าแรงดันเทอร์มินัลเป็นไปตามมาตรฐาน (โดยปกติ 0.5 ~ 0.8n · m) เพื่อป้องกันไม่ให้สัมผัสที่ไม่ดีทำให้เกิดวงจรเปิด CT

CT Energy Meter Safety Design:

คำแนะนำรหัสสี: เทอร์มินัลการเดินสายใช้สีเหลืองสีเขียวและสีแดงเพื่อแยกความแตกต่างของ ABC สามเฟสและลดความเสี่ยงของการเชื่อมต่อที่ผิดพลาด

ขั้นตอนที่ 5: การกำหนดค่าการสื่อสาร - เชื่อมต่อ "ไมล์สุดท้าย" ของการจัดการอัจฉริยะ

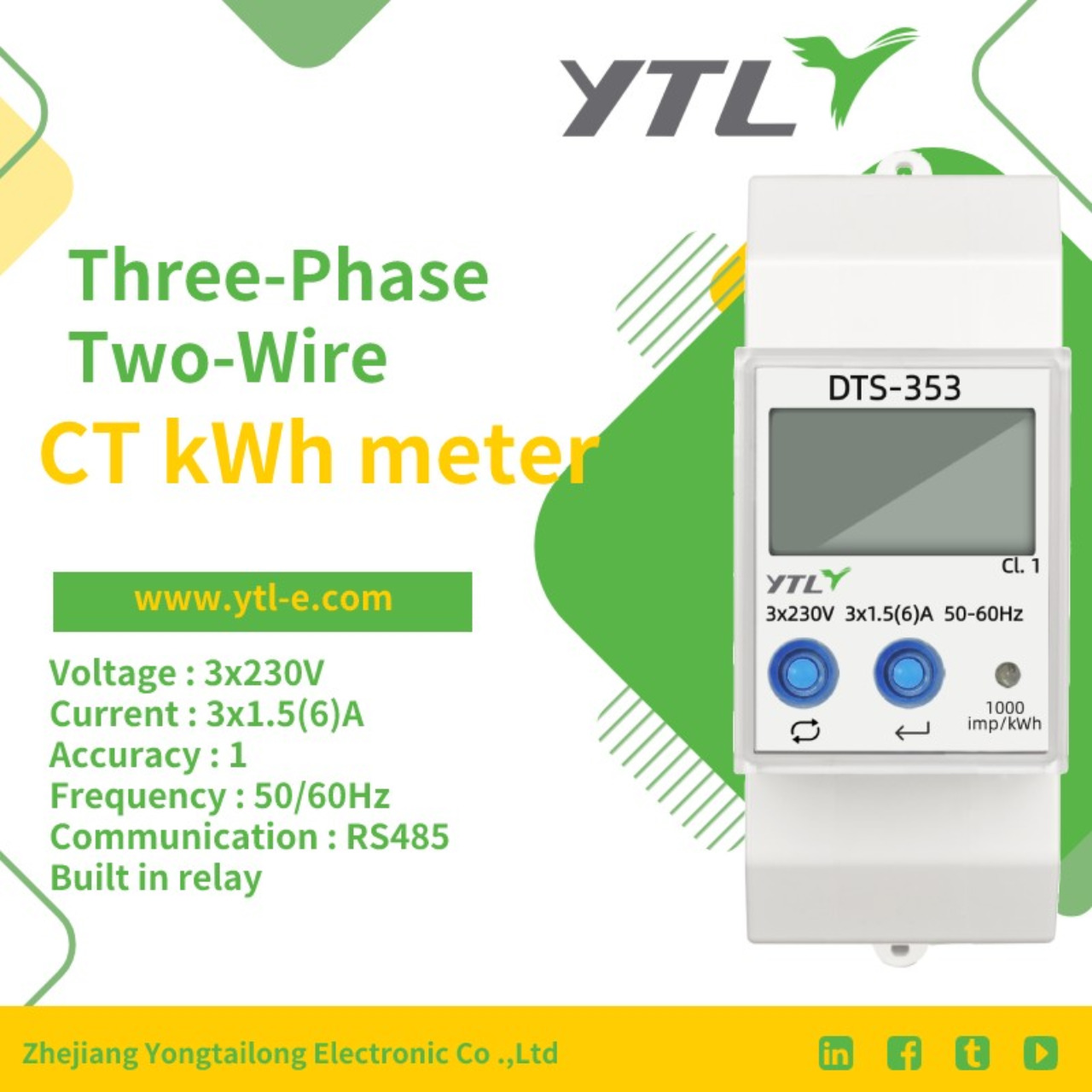

เครื่องวัดพลังงาน CT ที่รองรับการสื่อสาร RS485 ต้องการการกำหนดค่าต่อไปนี้ให้เสร็จสมบูรณ์:

ข้อมูลจำเพาะการเดินสาย: RS485 ใช้คู่บิดที่มีการป้องกันโดยมีลำดับสาย A/B ที่สอดคล้องกับโฮสต์และตัวต้านทานเทอร์มินัล 120 Ωติดตั้งที่ปลายทั้งสองของบัส

การจับคู่โปรโตคอล: ตั้งค่าโปรโตคอลการสื่อสารเช่น Modbus RTU และ DL/T645 เพื่อให้แน่ใจว่าการรวมเข้ากับระบบคอมพิวเตอร์ตอนบนอย่างราบรื่น

ข้อดีของ CT Energy Meters ใน Internet of Things:

การซิงโครไนซ์ข้อมูลคลาวด์: หลังจากเชื่อมต่อกับแพลตฟอร์มการจัดการพลังงานตัวบ่งชี้สำคัญเช่นโหลดไฟฟ้าและปัจจัยพลังงานสามารถดูได้ในเวลาจริง

การอ่านมิเตอร์ระยะไกล: สร้างรายงานการใช้ไฟฟ้ารายวัน/รายเดือน/รายปีโดยอัตโนมัติประหยัด 90% ของต้นทุนการอ่านด้วยตนเอง

ขั้นตอนที่ 6: การยอมรับความปลอดภัย - สายการป้องกันที่ดีที่สุดสำหรับการกำจัดอันตรายที่ซ่อนอยู่

ก่อนเปิดเครื่องมีความจำเป็นต้องทำการตรวจสอบสามครั้ง:

การทดสอบฉนวน: ใช้ 500V megohmmeter เพื่อวัดความต้านทานฉนวนของวงจรเพื่อให้แน่ใจว่าค่ามากกว่า 10m Ω

การตรวจสอบสายดิน: การป้องกันการป้องกันลวดกราวด์ PE ≤ 4 Ωเพื่อป้องกันการโจมตีด้วยฟ้าผ่าและความเสี่ยงการรั่วไหล

การตรวจสอบเฟส: ใช้เครื่องตรวจจับเฟสเพื่อตรวจสอบว่าแรงดันไฟฟ้าสอดคล้องกับขั้ว CT หรือไม่

ขั้นตอนที่ 7: Power on debugging - ตรวจสอบการทำงานเต็มรูปแบบของระบบ

หลังจากเปิดใช้งานยืนยันตามกระบวนการ:

ฟังก์ชั่นพื้นฐาน: หน้าจอแสดงแรงดันไฟฟ้ากระแสไฟฟ้าและข้อมูลอื่น ๆ ตามปกติหรือไม่

การทดสอบการสื่อสาร: ข้อมูลเรียลไทม์ถูกอ่านผ่านคอมพิวเตอร์ส่วนบนหรือแอพมือถือเพื่อตรวจสอบความมั่นคงในการสื่อสาร

การสังเกตการวัด: ตรวจสอบว่าไฟแสดงสถานะพัลส์ของ CT Meter กำลังกระพริบตามปกติหรือไม่

CT Energy Meters ไม่เพียง แต่ผู้ตรวจสอบค่าไฟฟ้าเท่านั้น แต่ยังรวมถึง "สมองอัจฉริยะ" สำหรับองค์กรเพื่อลดต้นทุนและเพิ่มประสิทธิภาพ เลือกเครื่องวัดพลังงาน CT ที่มีความแม่นยำสูงการบำรุงรักษาและการสื่อสารที่แข็งแกร่งเพื่อฉีดค่าระยะยาวลงในระบบไฟฟ้าของคุณจากขั้นตอนการติดตั้ง!
