ในด้านการวัดกระแสไฟฟ้าเครื่องวัดพลังงาน CT และมิเตอร์พลังงานโดยตรงเป็นผลิตภัณฑ์หลักสองผลิตภัณฑ์ แต่ผู้ใช้จำนวนมากยังคงมีข้อสงสัยเกี่ยวกับความแตกต่างของพวกเขา บทความนี้รวมหลักการทางเทคนิคสถานการณ์แอปพลิเคชันและกรณีอุตสาหกรรมเพื่อวิเคราะห์ความแตกต่างหลักระหว่างทั้งสองอย่างลึกซึ้งช่วยให้คุณเลือกโซลูชันที่เหมาะสมได้อย่างถูกต้อง!

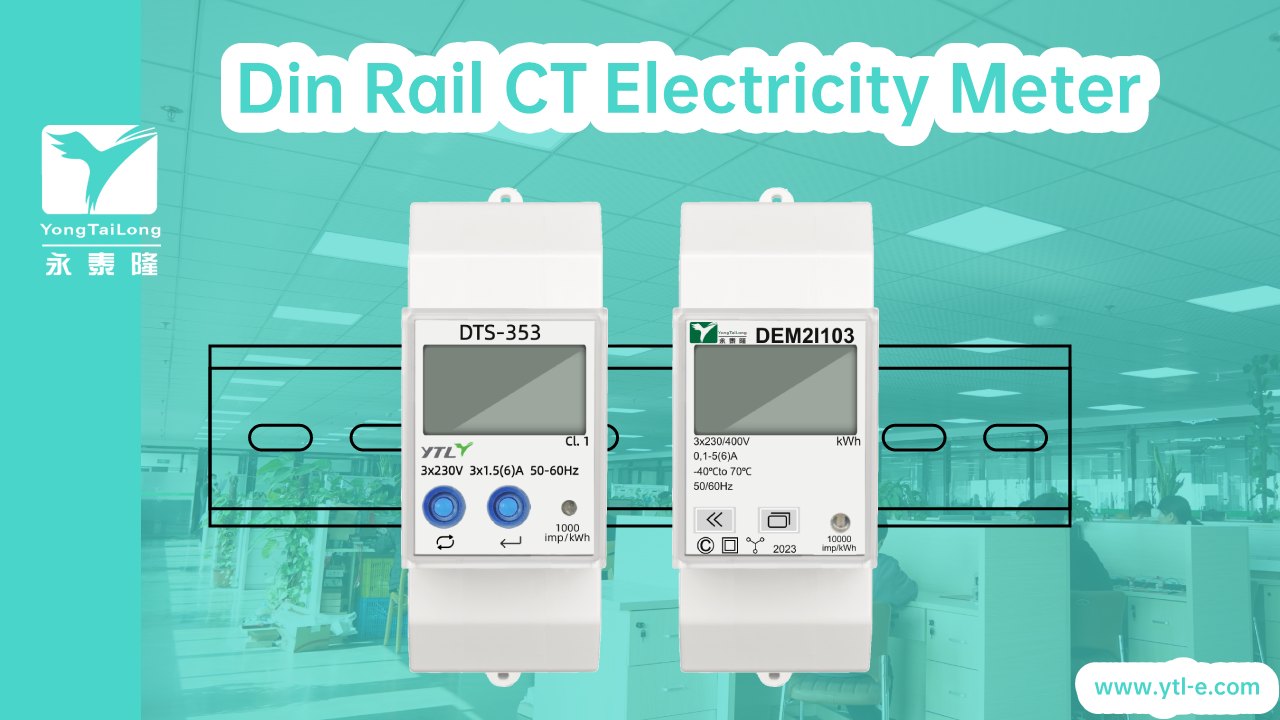

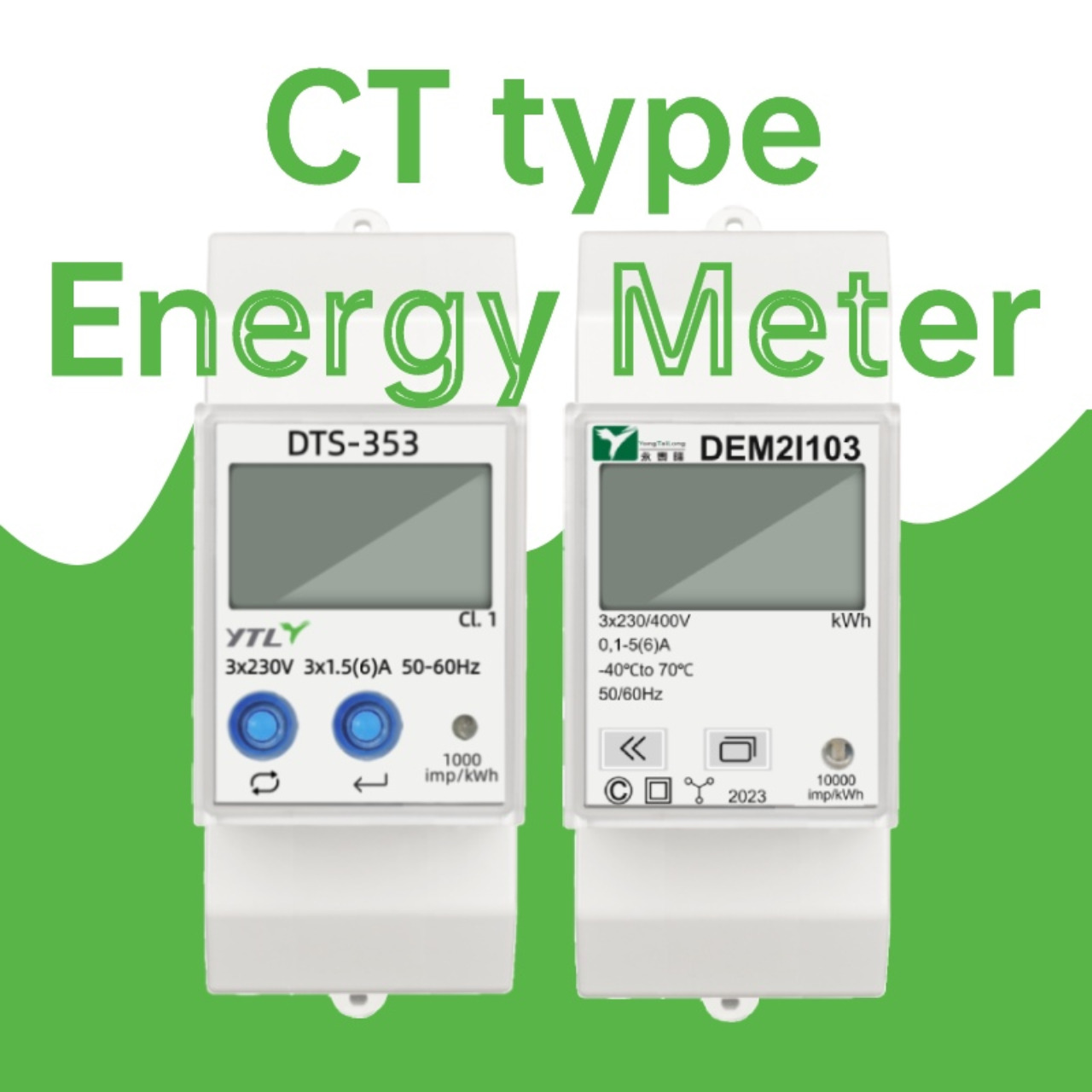

1、 หลักการวัด: หม้อแปลงกับ Diverter CT Energy Meter โดยใช้หม้อแปลงกระแสไฟฟ้าภายนอก (CT) กระแสสูงจะถูกแปลงเป็นสัดส่วนเป็นสัญญาณกระแสต่ำ (เช่น 600A → 5A) ซึ่งจะป้อนเข้าสู่เครื่องวัดพลังงานสำหรับการวัด

วิธีการวัดแบบไม่สัมผัสนี้ช่วยหลีกเลี่ยงความเสี่ยงของการเชื่อมต่อโดยตรงกับสายแรงดันสูงและรองรับการวัดในปัจจุบันที่หลากหลาย (สูงถึงหลายพันแอมแปร์) ไฮไลท์ทางเทคนิค: การใช้การออกแบบการเหนี่ยวนำร่วมกันแบบคู่ (โมดูลการสุ่มตัวอย่างในตัว CT ภายนอก) มีความต้านทานต่อการรบกวนทางแม่เหล็กไฟฟ้า AC ที่แข็งแกร่งขึ้นและอัตราความผิดพลาดสามารถควบคุมได้ภายใน 0.5% มิเตอร์พลังงานโดยตรงวัดกระแสไฟฟ้าโดยตรงผ่านการแบ่งทองแดงแมงกานีสและแปลงกระแสสูงเป็นสัญญาณแรงดันไฟฟ้าต่ำ (เช่น 5A → 0.875MV) เหมาะสำหรับสถานการณ์ปัจจุบันต่ำ (โดยปกติ≤ 100a) แต่ต้องมีการติดต่อโดยตรงกับสายแรงดันสูงซึ่งเป็นอันตรายต่อความปลอดภัย ข้อ จำกัด : ปัญหาเชิงเส้นและอุณหภูมิดริฟท์ของการปัดอาจไปที่การเบี่ยงเบนการวัดระยะยาวโดยเฉพาะอย่างยิ่งประสิทธิภาพที่ไม่แน่นอนในอุณหภูมิสูงหรือสภาพแวดล้อมที่มีความผันผวนในปัจจุบันสูง

2、 การติดตั้งและการรักษาความปลอดภัย: ความสะดวกสบายกับความเสี่ยง CT Energy Meter ความได้เปรียบในการติดตั้ง: ไม่จำเป็นต้องตัดสายหลักและการติดตั้งสามารถทำได้โดยการยึดสายเคเบิลโดยตรงด้วย CT ที่หดได้เพิ่มประสิทธิภาพของโครงการปรับปรุง 70% การออกแบบความปลอดภัย: การแยกการวัดแบบไม่สัมผัสของแรงดันไฟฟ้าสูงเพื่อลดความเสี่ยงของการช็อกไฟฟ้า สร้างขึ้นในวงจรตรวจจับสถานะ CT สามารถตรวจสอบความผิดพลาดแบบเปิด/ลัดวงจรแบบเรียลไทม์และแจ้งเตือนได้ การติดตั้งมิเตอร์พลังงานโดยตรงนั้นซับซ้อน: วงจรหลักจะต้องตัดการเชื่อมต่อและเชื่อมต่อกัน การทำงานที่ไม่เหมาะสมสามารถทำให้เกิดการลัดวงจรหรือความเสี่ยงด้านอาร์คได้อย่างง่ายดายซึ่งต้องใช้ทักษะทางไฟฟ้าสูง อันตรายด้านความปลอดภัย: ตัวแยกสัมผัสโดยตรงกับสภาพแวดล้อมที่มีแรงดันสูงและการใช้งานระยะยาวอาจทำให้เกิดความร้อนหรือเกิดไฟไหม้เนื่องจากการสัมผัสที่ไม่ดี

3、 สถานการณ์ที่ใช้งานได้: เกรดอุตสาหกรรมเทียบกับฉากเกรดโยธา CT พลังงานไฟฟ้าเครื่องวัดพลังงานไฟฟ้าโดยตรงพลังงานไฟฟ้ามิเตอร์ช่วงปัจจุบัน: 100a ~ 6000a 1a ~ 100a การใช้งานทั่วไป ได้แก่ โรงงานสถานีย่อยคอมเพล็กซ์เชิงพาณิชย์ห้องกระจายสินค้าครัวเรือน ความแม่นยำในขณะที่เครื่องวัดพลังงานโดยตรงยังคงมีตลาดในสถานการณ์ปัจจุบันต่ำเนื่องจากต้นทุนต่ำ

4、 ต้นทุนและการบำรุงรักษา: มูลค่าระยะยาวเทียบกับการลงทุนระยะสั้นค่าใช้จ่ายเริ่มต้นต้นทุนเริ่มต้น: เครื่องวัดพลังงาน CT ต้องการการกำหนดค่าหม้อแปลงเพิ่มเติมส่งผลให้ราคาสูงขึ้นต่อเมตร (ประมาณ 500 ~ 2000 หยวน) แต่รองรับการขยายแบบแยกส่วนให้ประสิทธิภาพระยะยาวที่ดีขึ้น มิเตอร์พลังงานโดยตรงมีราคาไม่แพง (100-500 หยวน) และเหมาะสำหรับสถานการณ์โหลดต่ำที่มีงบประมาณ จำกัด ค่าใช้จ่ายในการดำเนินงานและการบำรุงรักษา: ตรวจสอบอย่างสม่ำเสมอว่าสายการเชื่อมต่อการสุ่มตัวอย่างของเครื่องวัดพลังงาน CT ลดลงหรือไม่ ขันสกรูของการเชื่อมต่อสายไฟให้แน่นสำหรับพลังงานไฟฟ้าโดยตรงเพื่อป้องกันการเชื่อมต่อที่หลวมที่เกิดจากการขยายตัวทางความร้อนและการหดตัว

5、 แนวโน้มในอนาคต: ข่าวกรองและการปฏิบัติตามข้อกำหนด CT Energy Meter รองรับการซิงโครไนซ์ข้อมูลคลาวด์การอ่านมิเตอร์ระยะไกลและการติดตามการปล่อยก๊าซคาร์บอนเพื่อช่วยให้องค์กรบรรลุเป้าหมายความเป็นกลางคาร์บอนโดยตรง
